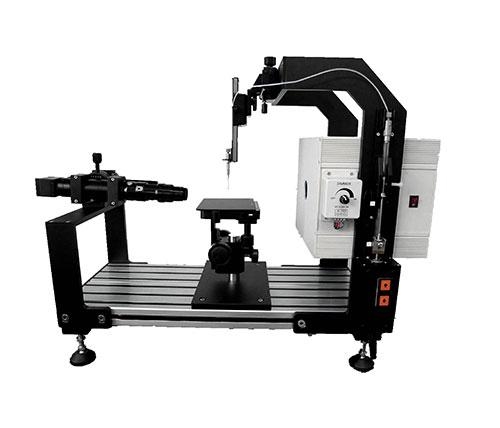

在现代界面科学与材料表征领域，水滴角测量仪是量化表面润湿性、评估表面清洁度与处理效果的关键设备。其核心输出——接触角数值，作为评判材料表面性质的黄金标准，其精确性直接决定了研究结论的可靠性与工业质量控制的严苛度。而这一精确性的基石，并非仅仅依赖于算法，更根本上源于其硬件架构中的心脏与眼睛：精密光学系统。正是这套系统，将微观的液滴轮廓转化为可供精确分析的清晰图像。
一、光学系统的核心使命：高保真成像
水滴角测量的物理基础，是观测并记录静止于固体表面的微小液滴(通常为水)的侧面轮廓。这个过程看似简单，实则对成像质量提出了极为苛刻的要求。
1.高分辨率与高对比度：液滴轮廓的边缘，特别是气-液-固三相接触线附近，是角度计算的生命线。光学系统必须具备较高的空间分辨率，才能清晰地分辨出仅由几个像素构成的轮廓边界。同时，系统需要通过精心的光源设计(如高强度LED背光或侧光)，在液滴与背景之间形成较高的对比度，确保轮廓线锐利、明确，无模糊或衍射光晕干扰。
2.低畸变与精准放大：用于测量的镜头必须是低畸变甚至零畸变的远心镜头。普通镜头产生的枕形或桶形畸变会直接扭曲液滴的真实形状，引入不可接受的系统误差。此外，系统需提供稳定且精确的光学放大倍率，确保从图像像素到实际物理尺寸(毫米或微米)的转换系数准确无误。
3.景深与工作距离：对于表面不平整或有一定高度的样品，足够长的景深能保证液滴轮廓在不同高度上都清晰成像。合适的工作距离则使样品台在加载样品、注射液滴时不会与镜头发生碰撞。
二、系统构成：从光源到传感器的精密链条
一套完整的精密光学系统是一个协同工作的整体，通常包括：
•光源系统：采用均光性好、亮度可调的冷光源(如LED)，配合漫射板或光阑，形成均匀的背景光或特定角度的侧向照明，以较佳方式勾勒液滴轮廓。
•光学镜头组件：核心是高质量的远心镜头，它决定了成像的清晰度、放大率和几何保真度。通常会配备多档变倍或可更换镜头，以适应不同液滴尺寸(从微升到纳升级)的测量需求。
•高性能图像传感器：通常采用高动态范围、低噪声的科学级CCD或CMOS相机。高帧率能力对于捕捉液滴动态铺展、后退/前进角测量至关重要。传感器的像素尺寸与灵敏度直接决定了图像的较终质量。
•精密机械结构：镜头与相机的固定平台、样品台的调平与升降机构，都必须具备较高的刚性与微米级的调节精度，确保光轴与样品表面严格垂直，这是获得对称、真实液滴图像的前提。
三、超越成像：分析精度的根本保障
精密光学系统的作用不止于“拍得清”，更在于为后续软件分析提供无可挑剔的原始数据。图像中轮廓的每一个像素点的位置信息，都直接代入Young-Laplace方程拟合或几何算法中进行计算。任何成像阶段的模糊、畸变或对比度不足，都会导致软件边缘检测的偏差，从而将误差直接注入较终的角度值。一个微小的像素级误差，在放大后可能带来一度以上的接触角计算偏差，这对于区分亲水与疏水表面、追踪表面能微小变化的研究而言，是无法接受的。
因此，可以说，水滴角测量仪的测量精度上限，在其光学系统设计完成时便已大致确定。软件算法固然在不断提升，但再先进的算法也无法从一幅低质量的图像中提取出精确的信息。在评价一台水滴角测量仪的性能时，其光学组件的品质——镜头的畸变控制水平、相机的分辨率和动态范围、光源的均匀稳定性——是远比软件界面花哨与否更为重要的核心指标。
总而言之，精密光学系统是水滴角测量仪实现其科学价值与工业价值的物理根基。它默默无闻地工作在镜头之后，却以其较高的精准度与稳定度，将微观的界面现象忠实地转化为宏观的可度量数据，成为科研人员与工程师洞察表面世界、驾驭润湿行为关键的“慧眼”。
